Description détaillée du produit

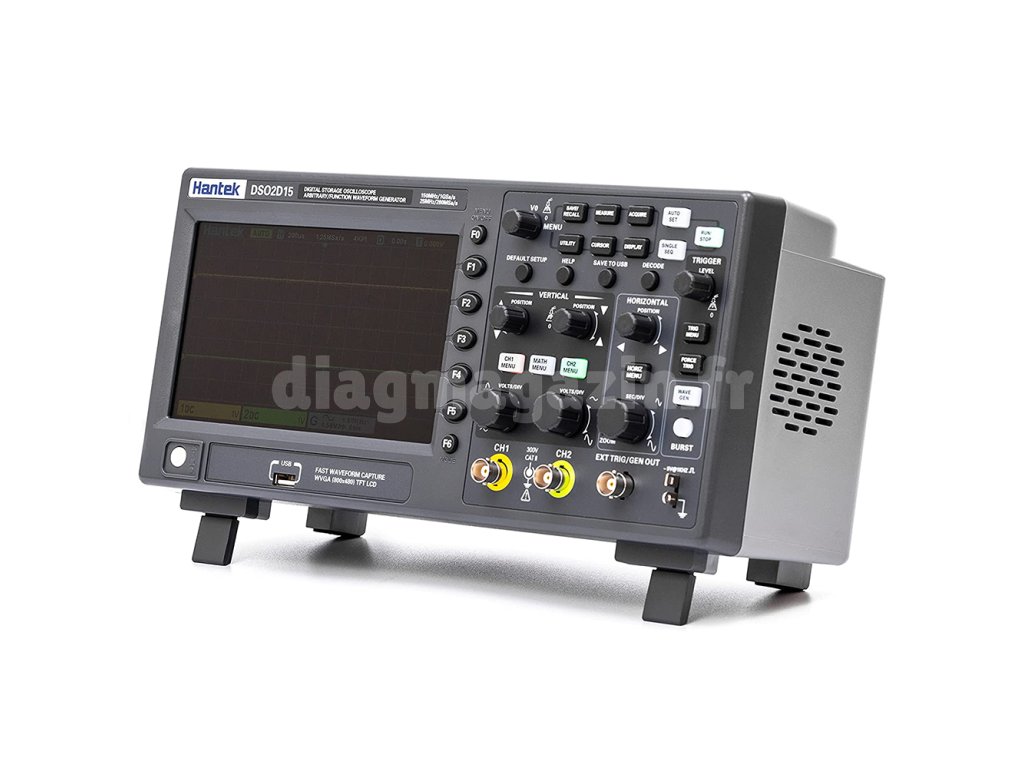

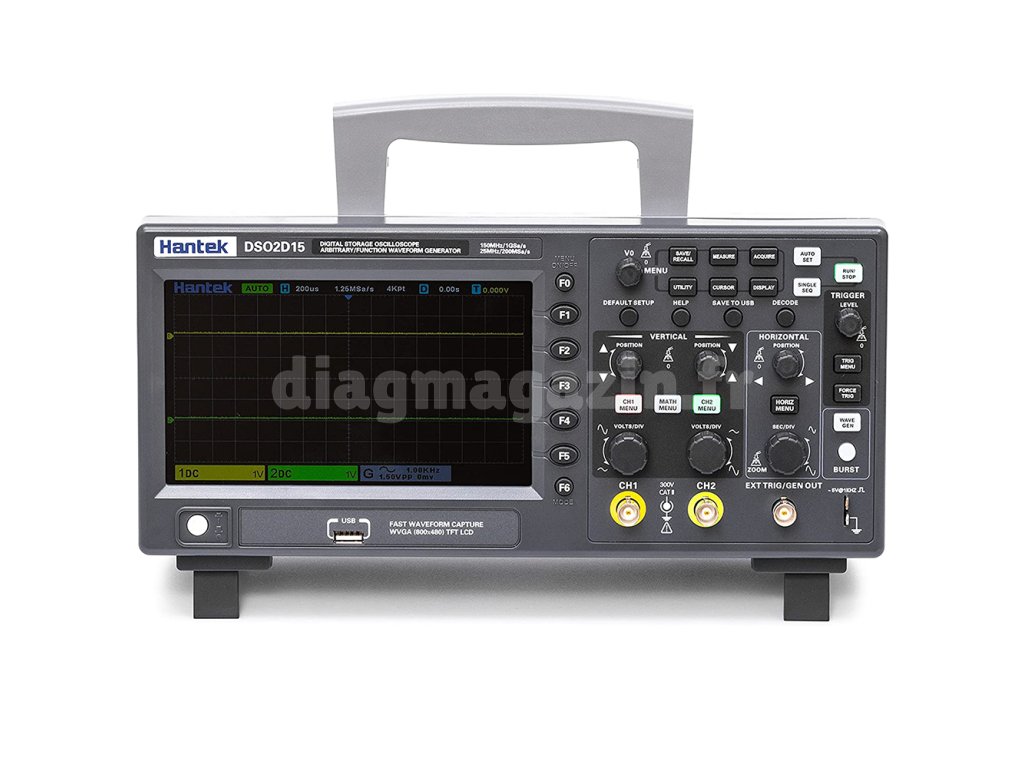

Le Hantek DSO2D15 est un oscilloscope à deux canaux de base, mais il peut surprendre par ses fonctions et plaira à coup sûr aux amateurs comme aux utilisateurs avancés. Avec une bande passante de 150 MHz et un générateur de fonctions intégré, il offre également des capacités de décodage et de déclenchement I2C, SPI, UART/RS232 et CAN. Le DSO2D15 a un taux d'échantillonnage allant jusqu'à 1 GSa/s et une profondeur de mémoire de 8 Mpts. De plus, il est capable de mesurer des courants alternatifs et continus jusqu'à 300 VRMS. L'oscilloscope est refroidi de manière passive, sans ventilateur, ce qui le rend totalement silencieux. Il est également équipé d'une interface USB permettant d'enregistrer les résultats des mesures sur un PC ou une carte mémoire.
Caractéristiques techniques
| Oscilloscope |
|
Bande passante |
150 MHz |
|
Fréquence d'échantillonnage |
1 GSa/s (1 canal)
500 MSa/s (2 canaux) |
|
Profondeur de mémoire |
8 Mpts (1 canal)
4 Mpts (2 canaux) |
|
Canaux |
2 |
|
Résolution verticale |
8 bits |
|
Échelle horizontale |
2 ns/div - 100 s/div |
|
Sensibilité verticale |
2 mV/div - 10 V/div |
|
Temps de montée |
2,4 ns |
|
Décodage et déclenchement |
I2C, SPI, UART/RS232 et CAN |
|
Opérations mathématiques |
+, -, ×, ÷, FFT |
|
Tension maximale |
300 VRMS, CAT II 300 V |
| Caractéristiques du générateur |
|
Plage de fréquences |
25 MHz |
|
Canaux |
1 |
|
Taux d'échantillonnage |
200 MSa/s |
|
Formes d'onde |
Sinusoïdale, carrée, rampe, exponentielle, bruit, CC, ARB |
| Généralités |
|
Affichage |
7 pouces, 800 x 480 |
|
Interface |
Hôte USB, périphérique USB |
|
Poids |
1,9 kg |
Contenu de l'emballage
- Hantek DSO2D15
- Câble USB
- Câble d'alimentation

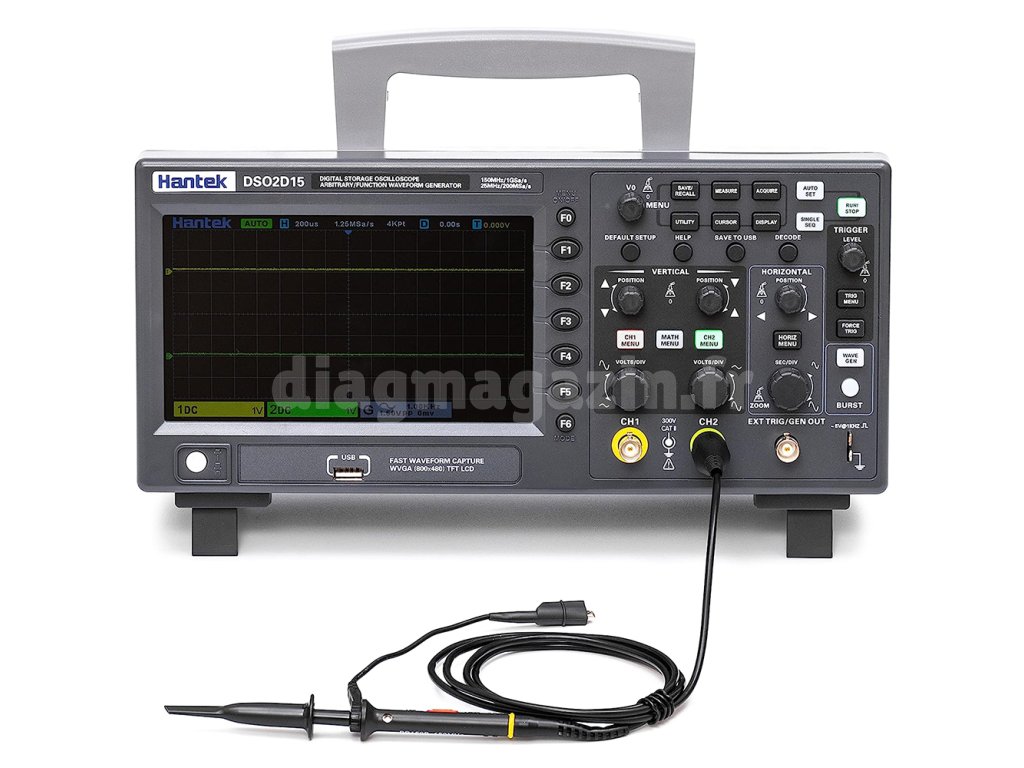

- 1 sonde
- 2 câbles BNC avec pince crocodile
- Manuel
