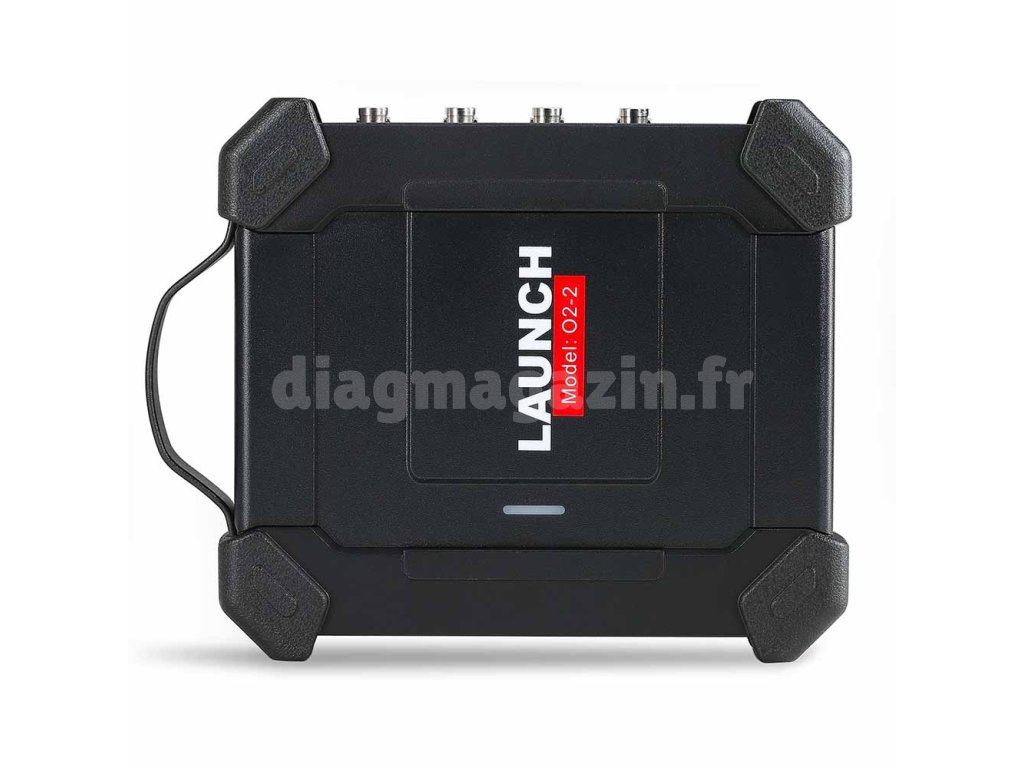

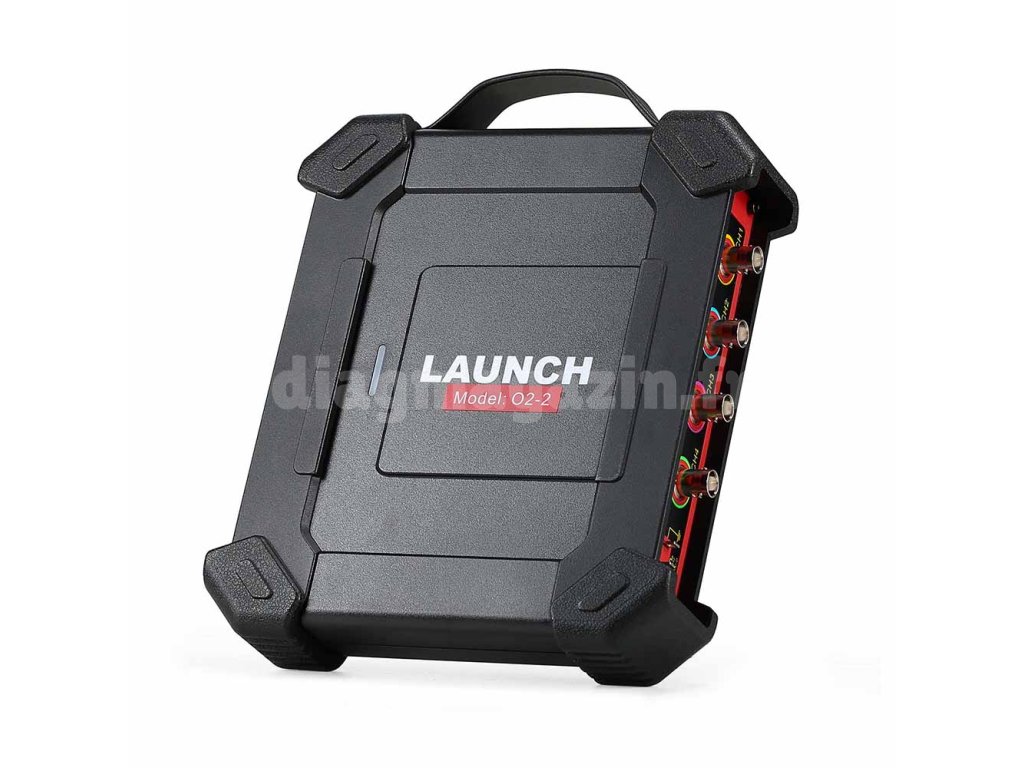

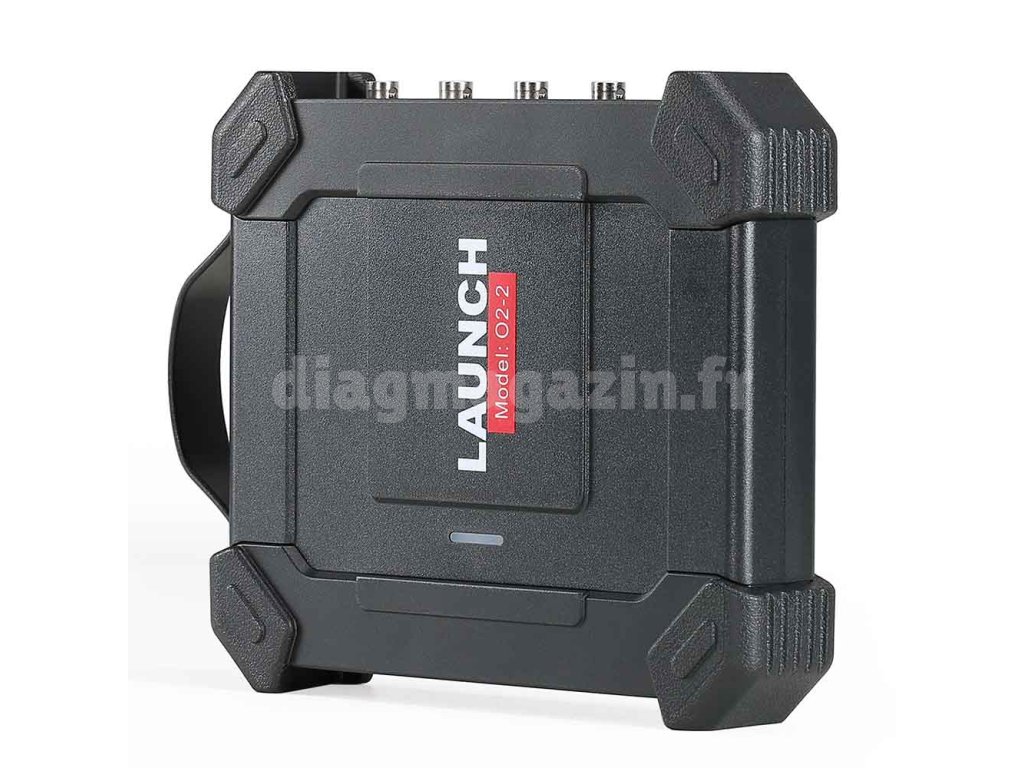

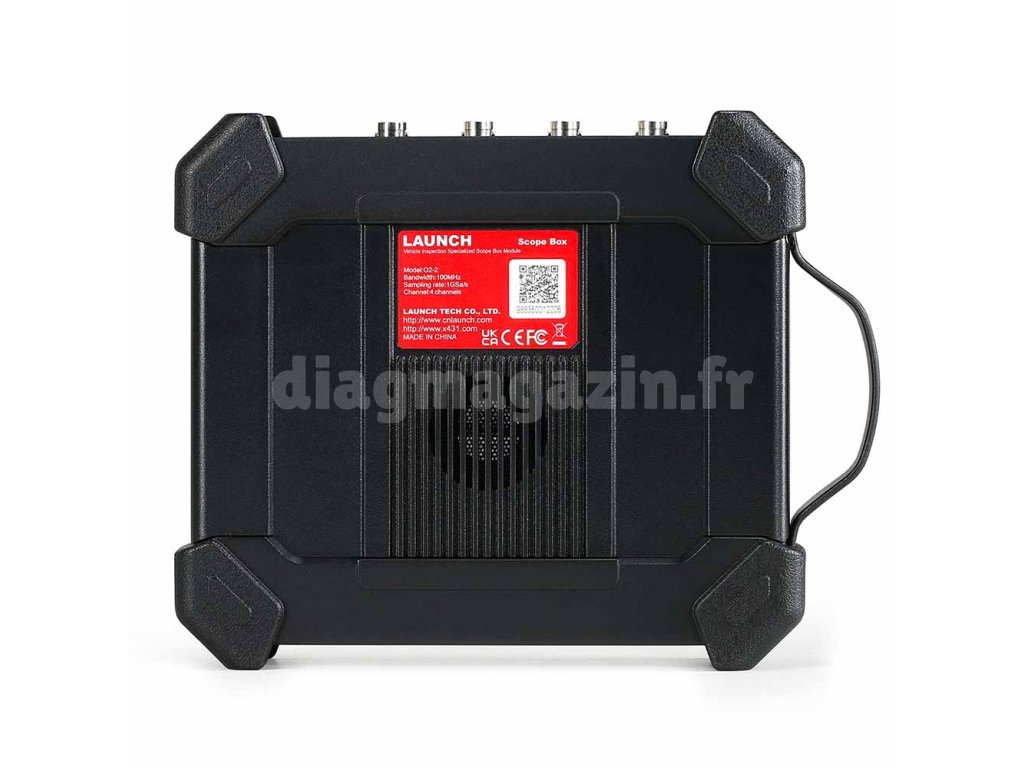

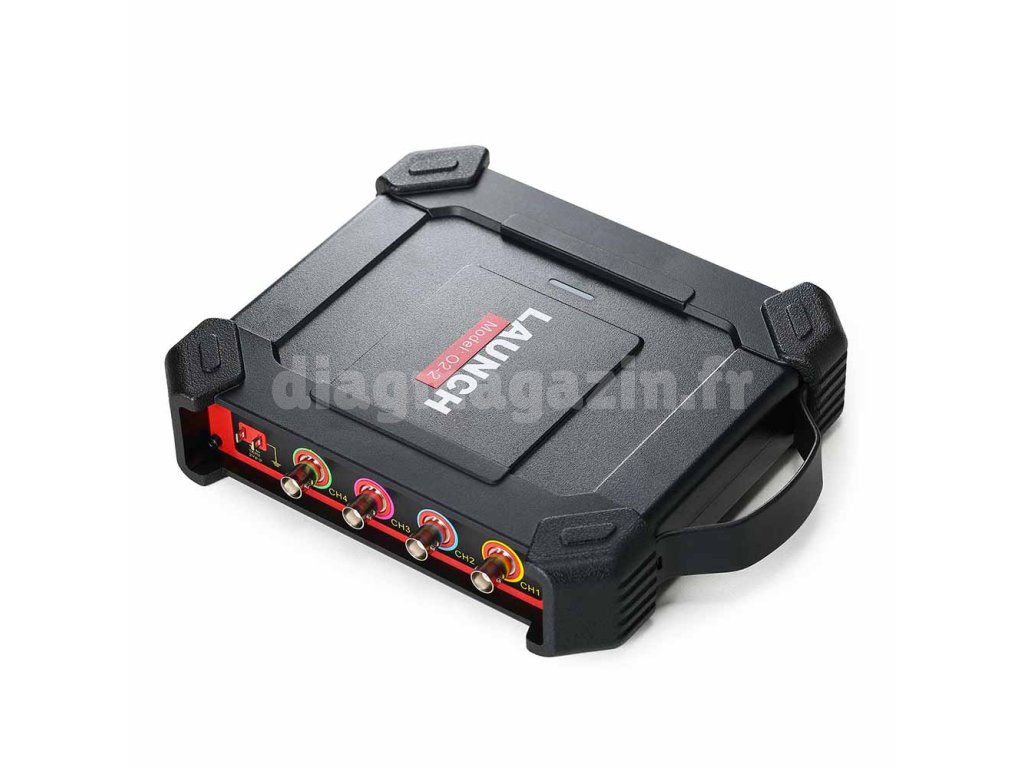

Launch de l'oscilloscope O2-2 4 canaux
Le code : 2598Description détaillée du produit
Le Launch O2-2 Scope Box est un module complémentaire polyvalent et facile à utiliser qui permet de détecter les défauts de haut niveau sur divers composants électriques, tels que les capteurs, les actionneurs et les circuits. En s'intégrant aux outils de diagnostic de la série X-431 via l'application O2-2, il permet aux ateliers et aux techniciens d'étendre les fonctionnalités de leurs outils de diagnostic.
Compatible avec de nombreux outils de diagnostic Launch tels que X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Principaux avantages de l'O2-2 Scope Box
- Possibilité d'enregistrer et de lire des données de forme d'onde haute résolution pour une analyse ultérieure
- Choix de la vitesse d'affichage de la forme d'onde pour une analyse rapide
- Bibliothèque de signaux de forme d'onde prédéterminés, mémoire intégrée
- Enregistrement et stockage des signaux testés pour une analyse et un dépannage ultérieurs.
- Réglage automatique de tous les signaux graphiques sur les 4 canaux.
- Mise à la terre séparée de chaque canal pour minimiser la distorsion des signaux de test.
- Connecteurs BNC de haute qualité.
- Jeu complet d'adaptateurs pour les systèmes d'allumage, les capteurs, les connecteurs et autres accessoires.
- Tests automobiles multiples, notamment circuits, capteurs, actionneurs, tests d'allumage et plus encore
- Accès à 23 modes de mesures automatiques affichés sur un seul écran pour une commutation facile
- Utilisation de la fonction de zoom avant/arrière pour examiner les détails précis
- Paramètres système personnalisables pouvant être enregistrés sous forme de fichiers de configuration pour consultation
- Agrandit les opérations mathématiques sur les formes d'onde, telles que l'addition, la soustraction, la multiplication et la fonction FFT pour une analyse de haut niveau des formes d'onde.
Paramètres
| Canaux | 4 |
| Bande passante | 100 MHz |
| Temps de montée | ≤ 3,5 ns |
| Taux d'échantillonnage maximal | 1 Gbps |
| Résistance d'entrée | 1 MΩ ± 1,5 % |
| Profondeur de stockage | 10 M |
| Nombre de bits d'échantillonnage | 8 bits |
| Précision verticale | 3 % |
| Gamme verticale | 5 mV~10 V |
| Inverseur | Prise en charge |
| Canal couplé | CC, CA |
| Gamme de base de temps | 1 ns-1 kS |
| Précision de la base de temps | 20 ppm |
| Mode d'échantillonnage | Normal |
| Décodage CANBus | CAN, LIN |
| Type de déclenchement | Front, largeur d'impulsion |
| Mode de déclenchement | Normal, automatique et séquence unique |
| Couplage de déclenchement | CC, Rejet du bruit |
| Mathématiques | Double waveFFT |
| Affichage | YT, Zoom, Rotation |
| Mode de rotation | 200 ms/div - 1 000 s/div |
| Configuration automatique | Prise en charge |
| Mesure automatique | 23 |
| Curseur | Curseur horizontal, curseur vertical |
| Alimentation | Port USB, port DC IN |
| Méthode de transmission des données | USB |
| Options de configuration du véhicule | Circuits, capteur, actionneurs, allumage |
| Température de fonctionnement | 0 °C à 50 °C |
| Plage d'alimentation électrique | USB : 5 V/1 A CC : 12 V/24 V |
| Compatibilité | Une seule application peut être compatible avec plusieurs résolutions de tablette |
| Gestes multi-touch | Prend en charge le toucher à 2 points, la forme d'onde peut être agrandie ou réduite verticalement ou horizontalement |
| Mise à niveau du micrologiciel | Prend en charge la mise à niveau en ligne |
| Déclencheur | Peut être utilisé normalement pendant l'attente normale du déclencheur. |
| Fonction de démonstration | Oui |
| Écran partagé | Oui |
| Taux d'échantillonnage | Canal unique 1 G/s, 2 canaux 500 M/s, canaux multiples 250 M/s |
| Temps de démarrage | Environ 16 s |
| Consommation électrique | environ 7,5 W |

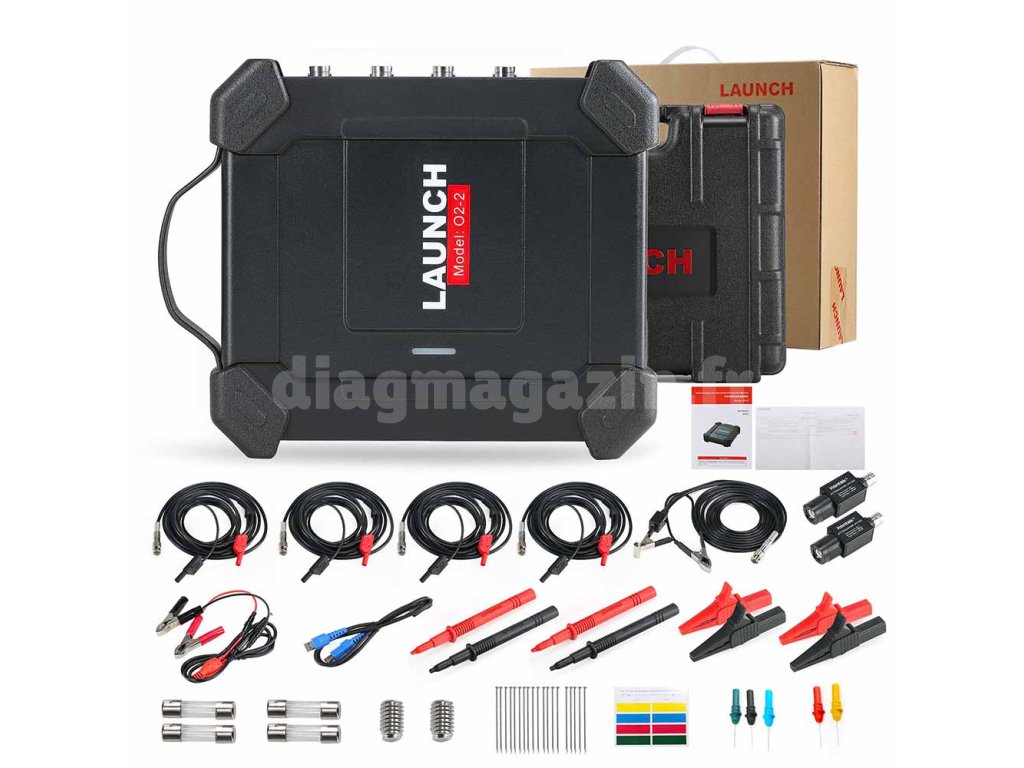

Contenu de l'emballage
- Boîtier Launch O2-2 Scope
- Lignes de test HT 30 (4 pièces)
- Ligne de captage d'allumage secondaire HT25
- Câble de connexion à la batterie
- Câble USB
- Atténuateur HT201 (2 pièces)
- Aiguilles de perforation (20 pièces)
- Sondes multimètres (2 paires)
- pinces crocodiles (2 paires)
- 4 sondes femelles colorées (5 pièces)
- fusibles à pince 5x20 mm (4 pièces)
- tête de vis (2 pièces)
- manuel d'utilisation
