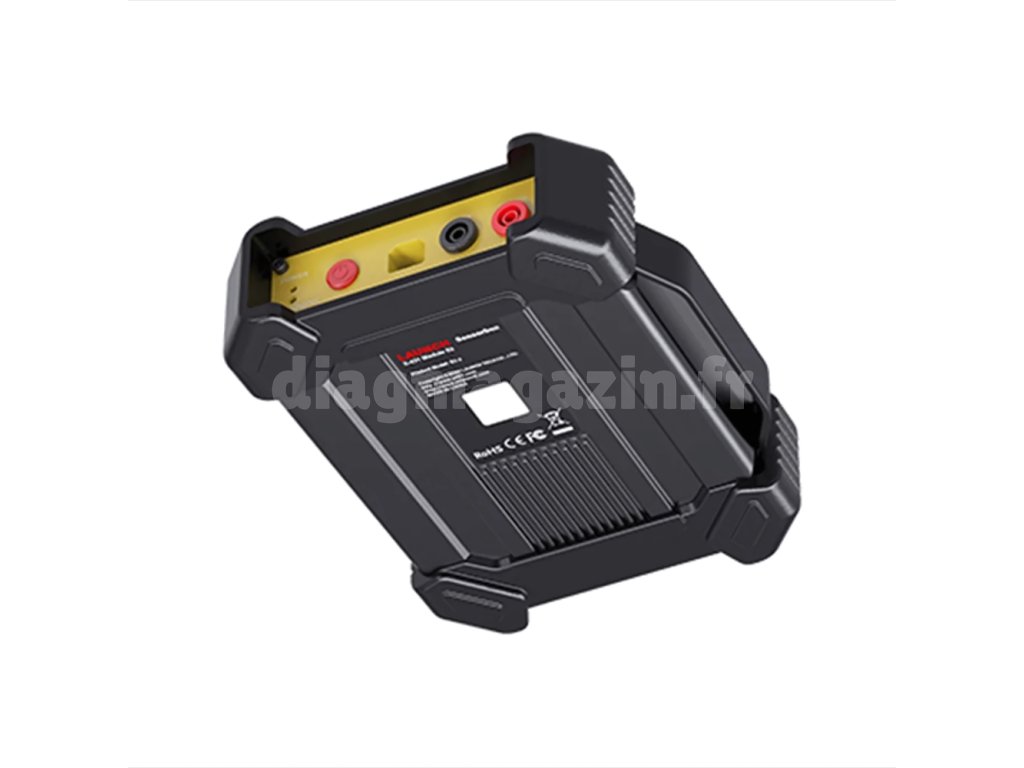

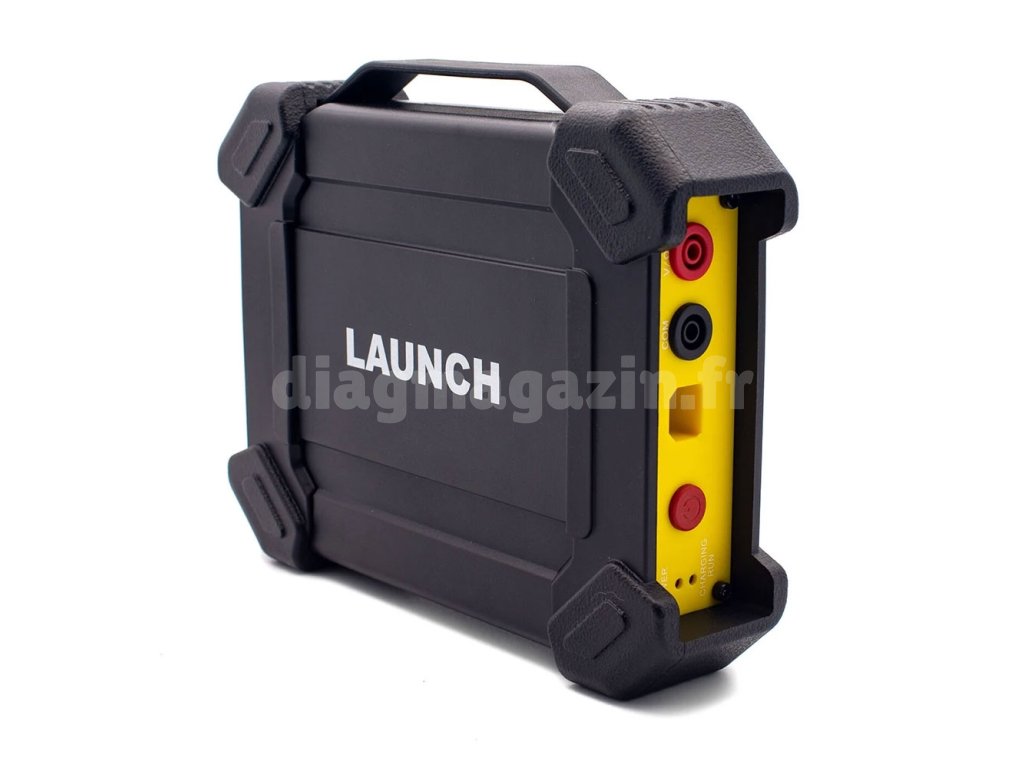

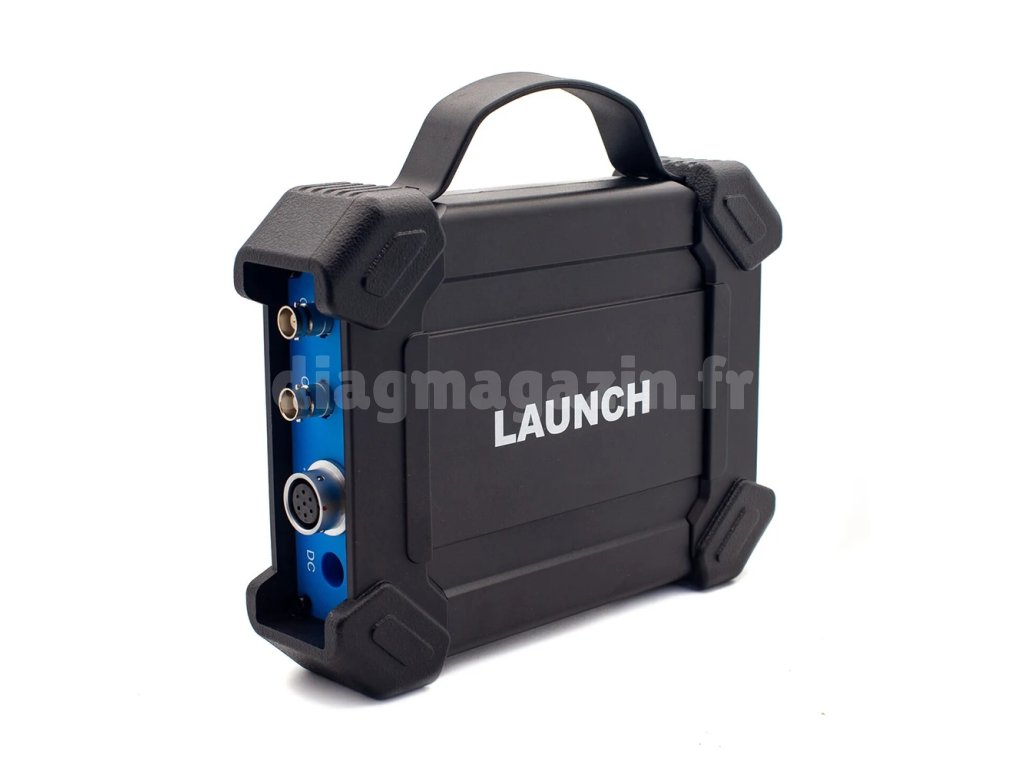

Launch le boîtier du capteur S2-2
Le code : 1620Description détaillée du produit
Le boîtier de capteurs Launch S2-2 est un module spécialement conçu pour diagnostiquer, tester et simuler la plupart des défaillances des capteurs automobiles. Il permet aux utilisateurs de diagnostiquer et de simuler facilement et rapidement le capteur afin de dépanner rapidement l'unité de commande. L'appareil prend également en charge les fonctions multimètres. Grâce à cette fonction, les utilisateurs peuvent tester la tension, la résistance et la capacité. Le module ne peut pas être utilisé seul, il doit être utilisé avec les outils de diagnostic Launch compatibles avec ce module, tels que le CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Caractéristiques principales
- Vérification du bon fonctionnement de l'ECU
- Prise en charge de la saisie manuelle des données de progression
- Simulation du fonctionnement des capteurs sans remplacement de pièces
- Simulation de certaines conditions de fonctionnement particulières des capteurs sans remplacement de pièces
- Peut être utilisé comme multimètre pour mesurer la résistance, la tension CA/CC, la capacité, la fréquence et les signaux d'impulsion, etc.
- Un clic suffit pour accéder au menu intuitif des capteurs, actionneurs, formes d'onde définies/dessinées, formes d'onde temporelles, multimètre et paramètres système
- Mesure de fréquence
Capteur
L'instrument est équipé d'une fonction « Capteur », conçue pour la mesure et la synchronisation. Elle est utilisée pour simuler les signaux d'entrée du système de contrôle électronique de la voiture, et l'ordinateur de la voiture ajuste les conditions de fonctionnement du moteur en fonction de ces paramètres.
Lien d'action
Elle est utilisée pour simuler le signal de commande de sortie du système de contrôle électronique de la voiture afin d'évaluer les conditions de fonctionnement des actionneurs de la voiture.
Multimètre
Grâce à cette fonction, les utilisateurs peuvent tester la tension, la résistance et la capacité.
Paramètres
- Forme d'onde : il existe 9 formes d'onde au choix : onde sinusoïdale avant, onde sinusoïdale arrière, onde carrée avant, onde carrée arrière, tension moyenne, ligne droite, ligne droite haute/basse tension, onde triangulaire et onde trapézoïdale.
- Fréquence : définissez la fréquence de la forme d'onde sélectionnée.
- Amplitude : définissez l'amplitude de la forme d'onde sélectionnée.
- Décalage : définissez le décalage de la forme d'onde sélectionnée.
- Phase : définit la phase de la forme d'onde sélectionnée.
- Cycle de service : définit le cycle de service de la forme d'onde sélectionnée.
- Synchronisation du signal : permet aux canaux CH1 et CH2 de transmettre des signaux simultanément.
Rendu manuel
- Nombre total d'images : 1-3 (facultatif). Spécifie le nombre total de points de sortie.
- En général, une seule forme d'onde comprend 100 points. Les valeurs 1-3 indiquent que vous pouvez sélectionner 100, 200 ou 300 points pour créer une forme d'onde. Modifier l'image : permet de modifier l'image. Vous pouvez modifier une seule image ou toutes les images. Forme d'onde : vous pouvez sélectionner une forme d'onde prédéfinie et la placer dans la zone de dessin manuel.
- Fréquence : si vous souhaitez afficher la longueur d'onde, vous pouvez utiliser la fréquence : fréquence d'une trame (pour une sortie de 3 trames, la fréquence totale est définie sur fréquence/3).
- Amplitude : L'amplitude de la forme d'onde de sortie.
- Décalage : Décalage de la forme d'onde de sortie.
- Forme d'onde temporelle : Cette fonction est utilisée pour ajuster la forme d'onde temporelle (vilebrequin + arbre à cames) du moteur.
Paramètres techniques
Module capteur
- Nombre de canaux : 2
- Précision : 1
- Plage d'amplitude : 1 : 0 - 20 V
- Courant de sortie maximal : 20 mA
- Plage de fréquences prédéfinie : 0 - 20 kHz
- Fréquence d'impulsion du signal carré : 0 - 15 kHz
- Cycle de service du signal carré : 0 - 100 %
- Alimentation : sortie du simulateur de capteur/courant max. 20 mA (sortie alimentée par batterie) - commande de solénoïde, bobines d'allumage/courant de sortie 2 A (alimentation externe)
- USB : USB 2.0 type B (avec fonction de charge et d'alimentation/5 V)
- Prise en charge de la simulation de tension continue
- Prise en charge de la simulation à fréquence fixe
- Prise en charge de la simulation de formes d'onde prédéfinies
- Prise en charge de la simulation de formes d'onde dessinées à la main
- Interface du générateur de signaux : 2
- Port pour alimentation externe : 1
- Interface solénoïde : 1
- Interface multimètre : 2
- Température de fonctionnement : 1 : 0 °C - 50 °C
- Température de stockage : -30 °C - 70 °C
-
Multimètre
- Tension continue : 0 V - 700 V
- Tension alternative : 0 V - 700 V
- Résistance : 0 Ω - 40 MΩ
- Capacité : 0 F - 100 µF (temps de mesure maximal 30 s)
- Diode : 0 V - 1,5 V
- Détection de continuité : sons inférieurs à 30 Ω
-

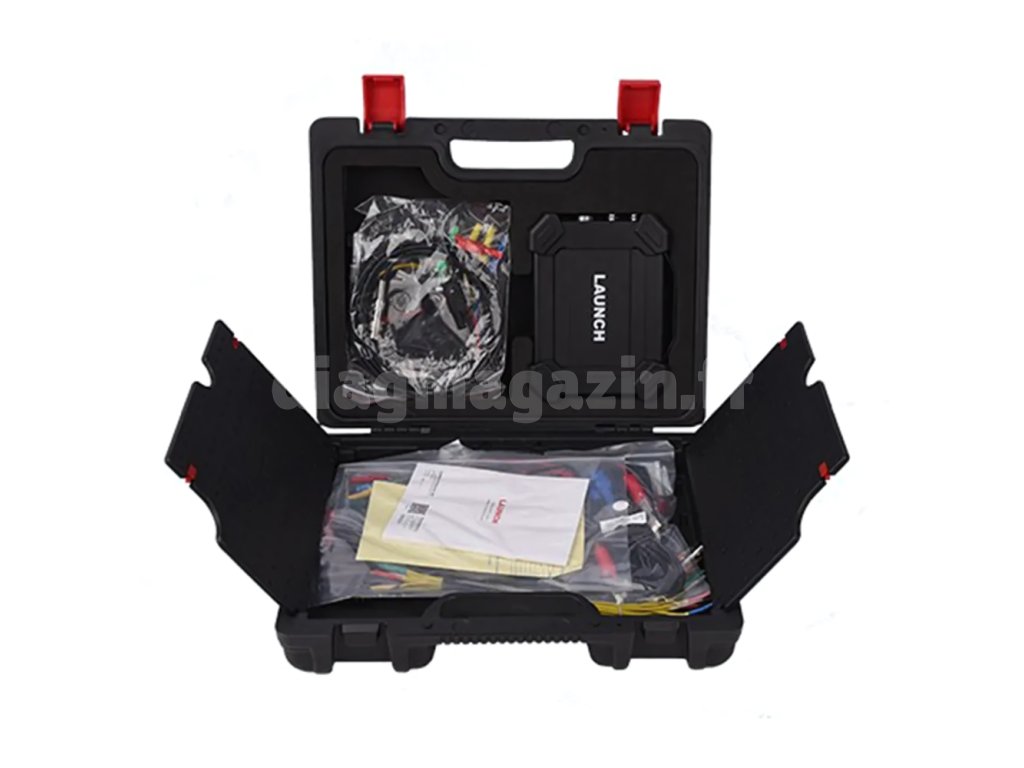

Contenu de l'emballage
- Launch S2-2
- 2 cordons de mesure HT30
- Câble adaptateur d'interface à 7 broches
- Câble avec bornes de batterie
- Câble USB
- 3 câbles répartiteurs à 6 voies
- 2 stylos testeurs pour multimètre (noir + rouge)
- Jeu de sondes à crochet
- Adaptateur secteur
