Description détaillée du produit

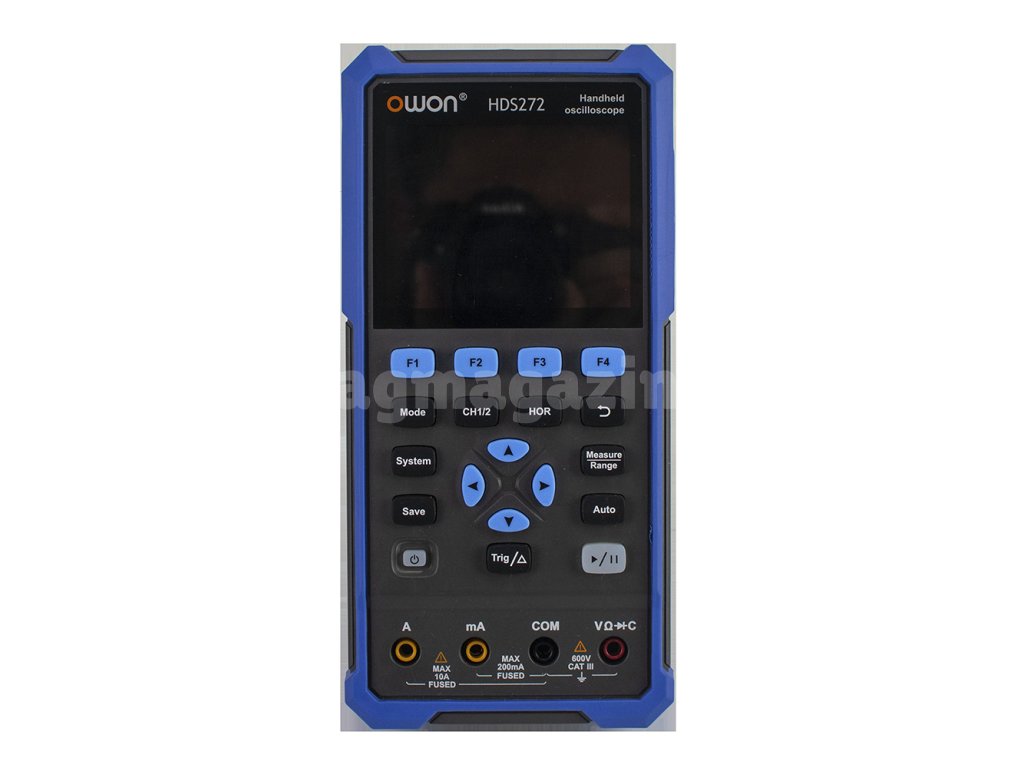

L'Owon HDS272 est un oscilloscope portable à deux canaux qui peut également être utilisé comme multimètre. L'instrument est équipé d'un écran couleur à contraste élevé adapté à une utilisation en extérieur et est alimenté par deux batteries 18650 offrant jusqu'à 6 heures d'autonomie en fonctionnement continu. Vous pouvez connecter l'oscilloscope à un ordinateur via USB-C et l'utiliser avec le logiciel Owon. L'appareil peut être contrôlé avec le SCPI ou rechargé à l'aide d'une batterie externe. La série HDS200XXX dispose d'un écran plus grand et d'une mémoire interne plus importante.
Les signaux peuvent être facilement enregistrés et stockés dans la mémoire interne, qui peut contenir jusqu'à 8 000 points de données. Les formes d'onde peuvent également être enregistrées sous forme d'images ou de fichiers CSV et facilement exportées via USB vers un ordinateur. En plus de son mode oscilloscope, cet instrument fonctionne également comme un multimètre complet avec 20 000 compteurs True-RMS. Il permet de mesurer la tension, le courant, la résistance, la capacité, la continuité et les diodes. Les valeurs mesurées s'affichent en grand format à l'écran, ce qui facilite leur lecture et leur reconnaissance. À l'instar des multimètres classiques, il est également équipé d'une fonction de sélection automatique de gamme.
Spécifications de l'oscilloscope
- Taux d'échantillonnage 250 MSa/s (canal unique)
- Taux d'échantillonnage 125 MSa/s (double canal)
- Profondeur de mémoire 8 kpts (canal unique)
- Profondeur de mémoire 4 kpts (double canal)
- Résolution verticale 8 bits
- Déclenchement sur front
- Vitesse de détection des formes d'onde - 10 000 wfms/s
- Temps de montée ≤5 ns typ.
- Échelle verticale 10 mV/div - 10 V/div
- Échelle horizontale 5 ns/div - 1000 s/div
- Paramètres de mesure verticaux - vmax, vmin, vpp, moyenne, amplitude
- Paramètres de mesure horizontaux - période, fréquence
Spécifications
| Spécifications de l'oscilloscope |
| Taux d'échantillonnage |
250 MSa/s (canal unique)
125 MSa/s (double canal) |
| Profondeur de mémoire |
8 kpts (canal unique)
4 kpts (double canal) |
| Résolution verticale |
8 bits |
| Types de déclenchement |
Front |
| Taux de mise à jour de la fréquence |
10 000 wfms/s |
| Temps de montée |
≤5 ns Type. |
| Échelle verticale |
10 mV/div - 10 V/div |
| Échelle horizontale |
5 ns/div - 1000 s/div |
| Paramètres de mesure (vertical) |
Vmax, Vmin, Vpp, moyenne, amplitude |
| Paramètres de mesure (horizontal) |
Période, fréquence |
|
| Spécifications du mode multimètre |
| Spécifications |
Plage |
Précision (plage minimale) |
| Tension continue |
0,01 mV - 1 000 V |
±0,5 % + 5 |
| Tension alternative |
0,01 mV - 750 V |
±0,8 % + 5 |
| Courant continu |
10 μA - 10 A |
±0,8 % + 2 |
| Courant alternatif |
10 μA - 10 A |
±1 % + 5 |
| Résistance |
0,01 Ω - 100 MΩ |
±0,8 % + 3 |
| Capacité |
1 pF - 2 mF |
±3 % + 10 |
|
| Autres modes |
Test de continuité, test de diode |
| Affichage |
20 000 compteurs (mode multimètre)
Écran LCD couleur 3,5 pouces (320 x 240) |
| Alimentation électrique |

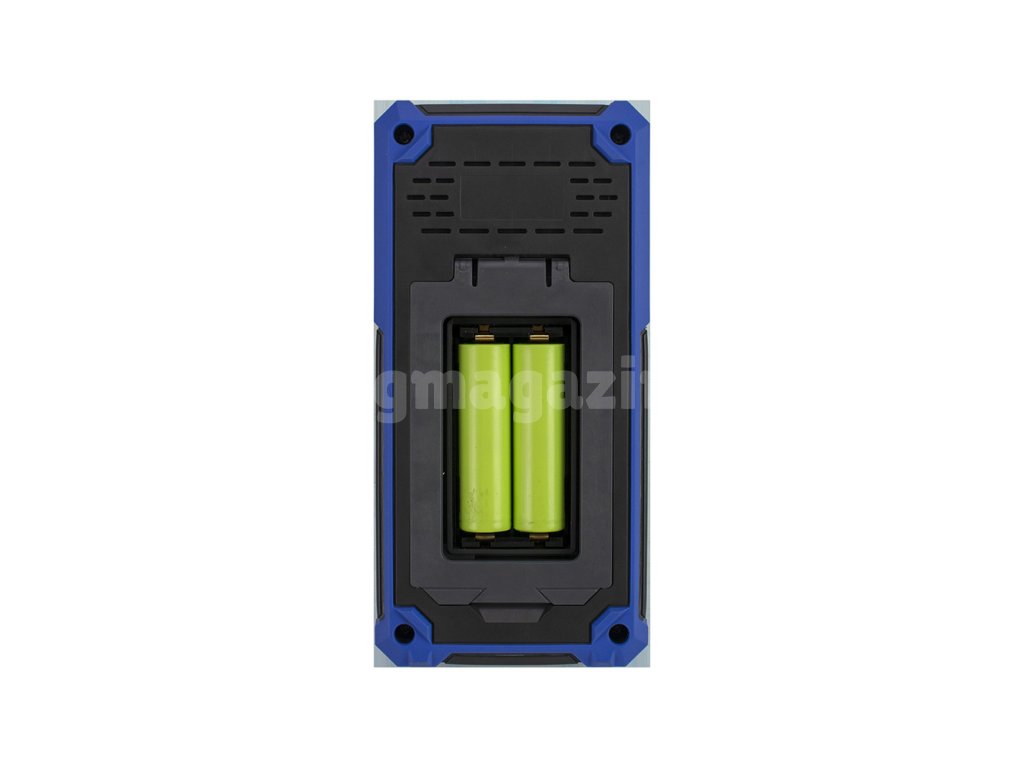

2 piles 18650 (environ 6 heures) |
| Connexion |
USB-C |
| Dimensions |
198 x 38 x 96 mm L x l x H |
| Poids |
600 g (sans piles) |

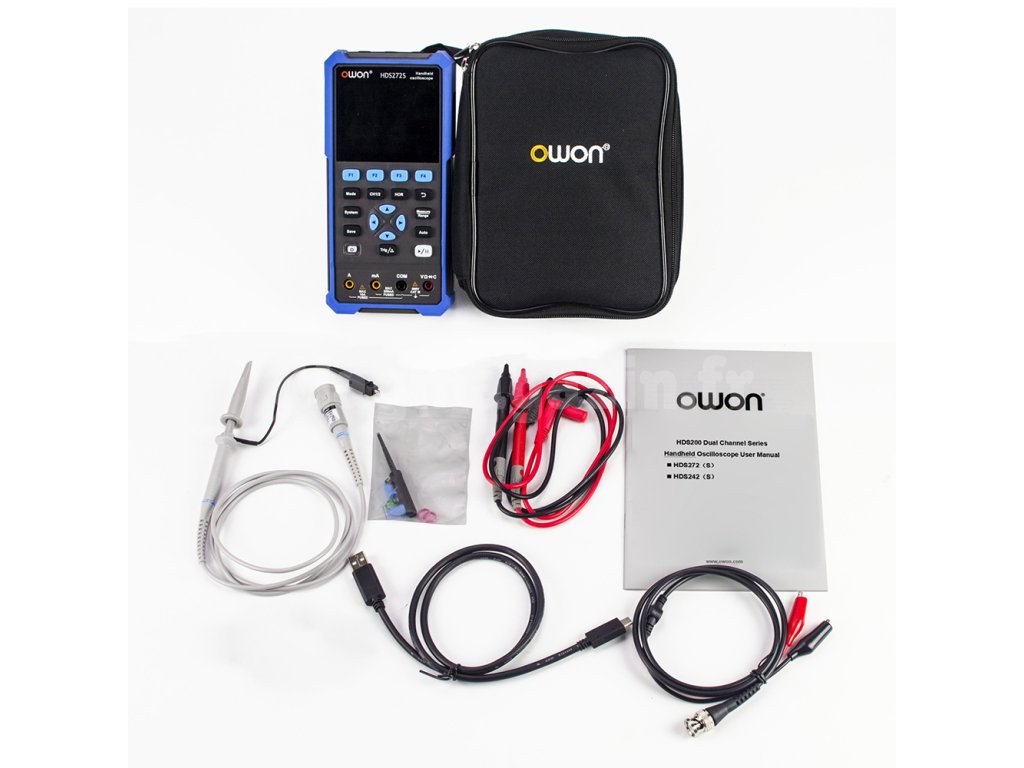

Contenu de l'emballage
- Oscilloscope Owon HDS272
- 2 piles 18650
- Câble USB
- Jeu de câbles de test
- Sonde
- Câble BNC
- Adaptateur secteur
- Mallette de transport
- Manuel
