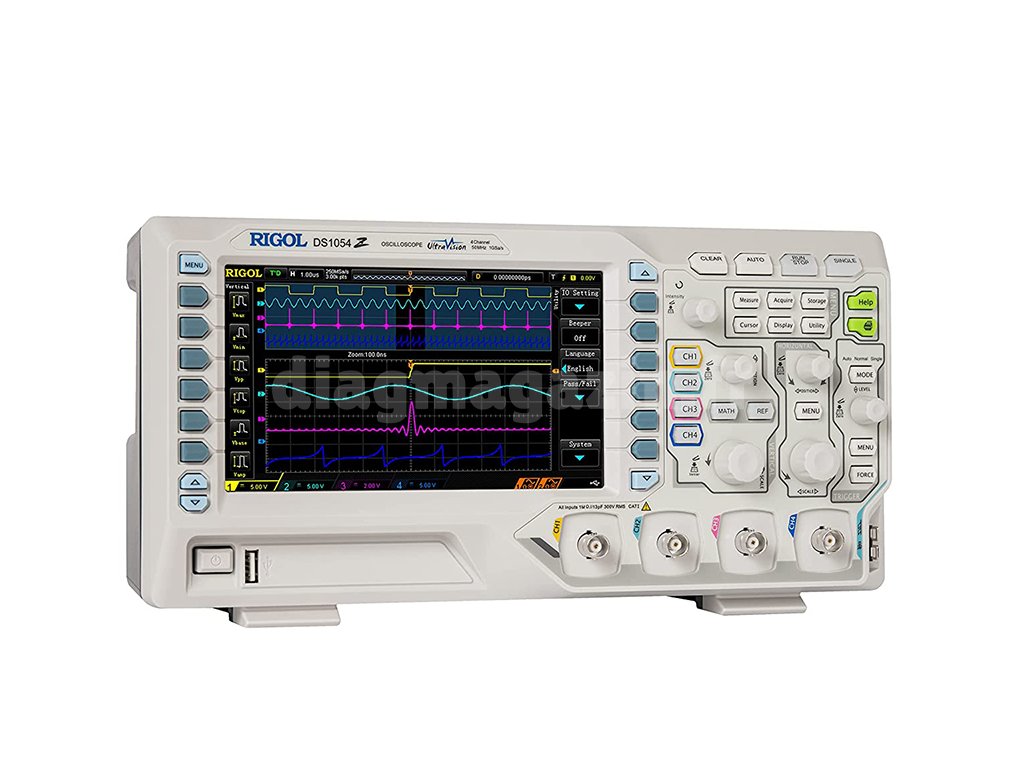

Oscilloscope 4 canaux Rigol DS1054Z
Le code : 1218Description détaillée du produit
Le Rigol DS1054Z est un oscilloscope à 4 canaux avec un taux d'échantillonnage de 1 GS/s et une mémoire de 12 millions de points. Avec un taux de rafraîchissement de 30 000 wfm/s, il est possible d'analyser rapidement le signal et de détecter tout problème éventuel. Le débit du modèle est divisé par le nombre de canaux actifs, 250 MS/s (4 canaux actifs), 500 MS/s (2 canaux actifs), 1GS/s (1 canal actif). La mémoire de cet appareil est de 24 Mpts répartis entre quatre canaux. L'appareil est équipé d'une interface USB pour le transfert de données vers un PC ou une carte mémoire.Technologie Ultra Vision
Ultra Vision affiche une gamme de signaux qui se chevauchent en fonction de leur intensité et offre une profondeur de mémoire pouvant atteindre 24 Mpts pour une représentation détaillée des signaux.
Spécifications
Mémoire
24 Mpts (divisés par le nombre de canaux).
Taux d'échantillonnage
250 MS/s (4 canaux actifs),
500 MS/s (2 canaux actifs)
1 GS/s (1 canal actif)
Affichage
TFT 7 pouces, 800 x 480 pixels, 160 000 couleurs
Impédance d'entrée
1 MΩ
Nombre de canaux
4
Échelle horizontale(entrée)
5 ns/div - 50 s/div
Sensibilité verticale(entrée)
1 mV/div - 10 V/div
Convertisseur A/N
Résolution 8 bits
Tension maximale
CAT I 300 Vrms, CAT II 100 Vrms, surtension transitoire 100 Vpk
Temps de montée
DS1104Z : 3,5 ns
DS1074Z : 5 ns
DS1054Z : 7 ns
Prise en charge de la sonde
0,1x - 1000x
Valeur de bruit mesurée
1 mVpp (à 100 ms, 1 mV/div, longueur d'enregistrement : 3 Mpts)

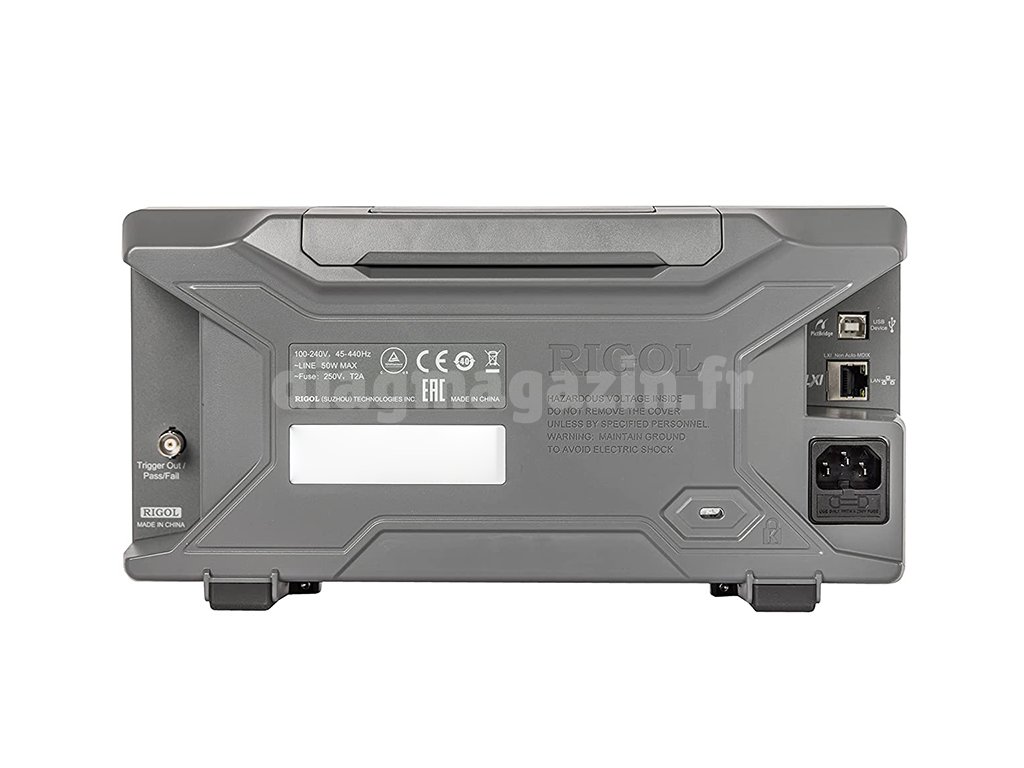

Connexion
USB 2.0 Type A, USB 2.0 Type B, LAN
Poids (sans emballage)
3,2 kg
Dimensions
313 x 161 x 122 mm
Contenu de l'emballage
Paramètres supplémentaires
| Catégorie: | Oscilloscopes |
|---|---|
| EAN: | 4016139006819 |
