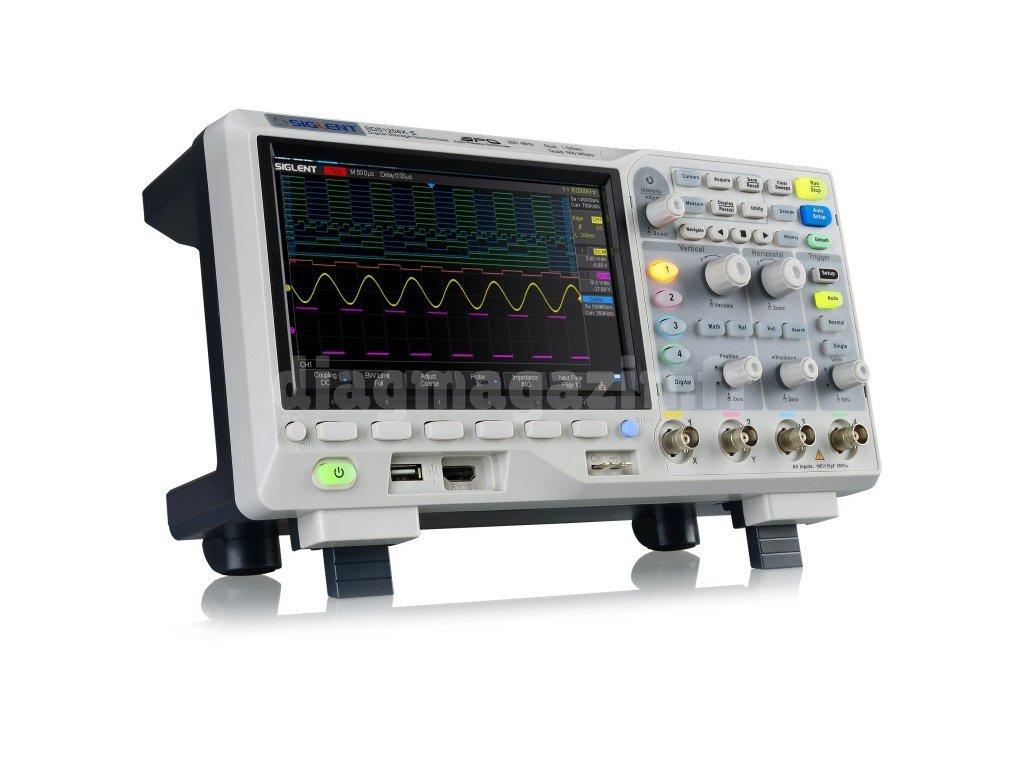

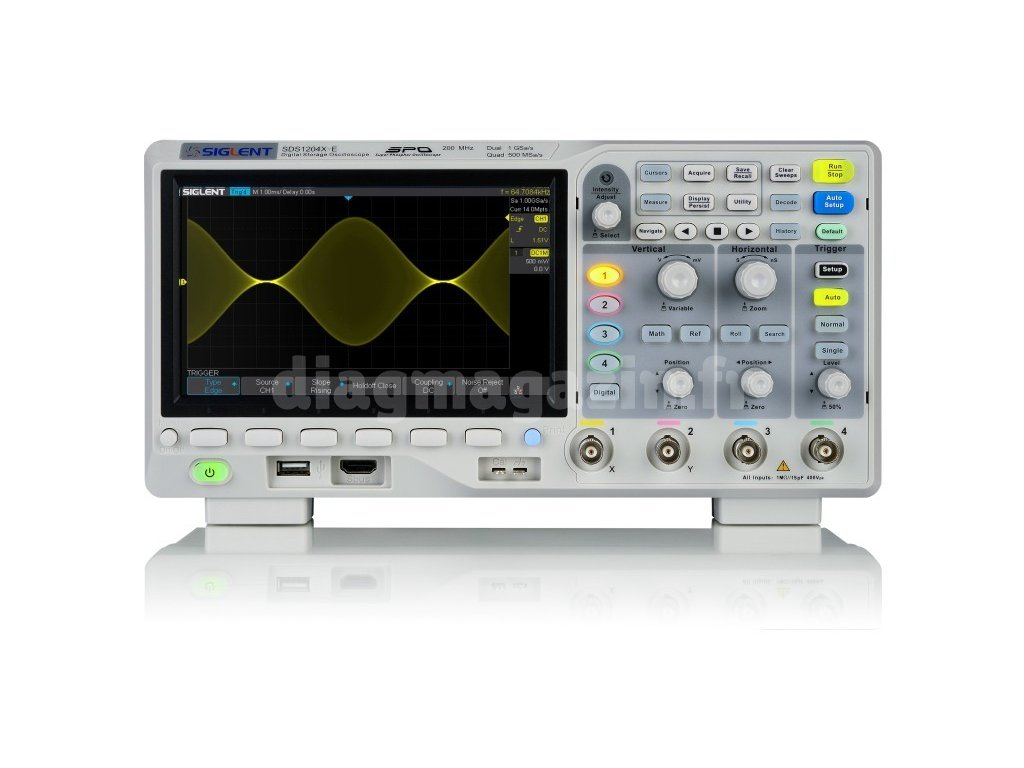

Oscilloscope 4 canaux Siglent SDS1204X-E
Le code : 1212Description détaillée du produit
Le SDS1204X-E est un modèle à quatre canaux de la série « SDS1200X-E » qui peut effectuer des mesures simultanément sur deux canaux au maximum. La sonde est équipée de deux convertisseurs analogiques-numériques, ce qui lui permet de mesurer simultanément sur deux canaux sans perte de fréquence d'échantillonnage. Si tous les canaux sont actifs, la sonde dispose toujours de 500 MS/s par canal. Ce modèle offre un débit pouvant atteindre 200 MHz et 14 Mpts sur quatre canaux actifs.Super Phospor
L'oscilloscope est doté de la technologie « Super Phospor », qui offre une grande clarté du signal et un très faible bruit. Grâce à cette technologie, seuls 500 µV par branche sont nécessaires. Cette technologie comprend également la transmission continue du signal indépendamment du processeur ou de l'écran, permettant ainsi de détecter des erreurs qui ne sont pas visibles dans la plage normale. Une sonde capable de décoder les signaux dans les plages l2C, SPI, UART, RS232, CAN et LIN est également fournie en standard.
Accessoires en option
Un générateur de fonctions peut être commandé en option pour ce modèle afin d'étendre la gamme avec un analyseur logique 25 MHz et 16 canaux. Cette extension peut être connectée à tout moment via une interface USB. La sonde peut également être connectée à Internet via un câble Internet ou une clé WiFi, également disponible en option. Cela permet de contrôler la sonde via une interface Web. La sonde peut également être contrôlée via des commandes SCPI. Pour obtenir un devis personnalisé, veuillez nous contacter.
Spécifications
| Bande passante | 200 MHz |
| Canaux | 4 |
| Mémoire | 14 Mpts par canal |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 100 s/div |
| Atténuation de la sonde | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1 000X, 2 000X, 5 000X, 10 000X |
| Taux de mise à jour de la fréquence |
100 000 wfm/s (normal), 400 000 wfm/s (mode séquentiel) |
| Types de déclenchement | Limite, pente, largeur d'impulsion, fenêtre, inverse, intervalle, coupure, motif, vidéo |
| Connexion | Hôte USB, périphérique USB, LAN, réussite/échec, sortie de déclenchement, Sbus (Siglent MSO), WiFi via dongle |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Affichage | Écran LCD TFT 7 pouces (800 x 480) |
| Dimensions | 325 x 176 x 295 mm |
| Poids | 2,5 kg (3,5 kg avec l'emballage) |
Contenu de l'emballage
- Oscilloscope Siglent SDS1204X-E
- Câble USB
- 4 sondes passives
- Certificat
- Cordon d'alimentation
- Manuel
Paramètres supplémentaires
| Catégorie: | Oscilloscopes |
|---|---|
| EAN: | 4023392501630 |
